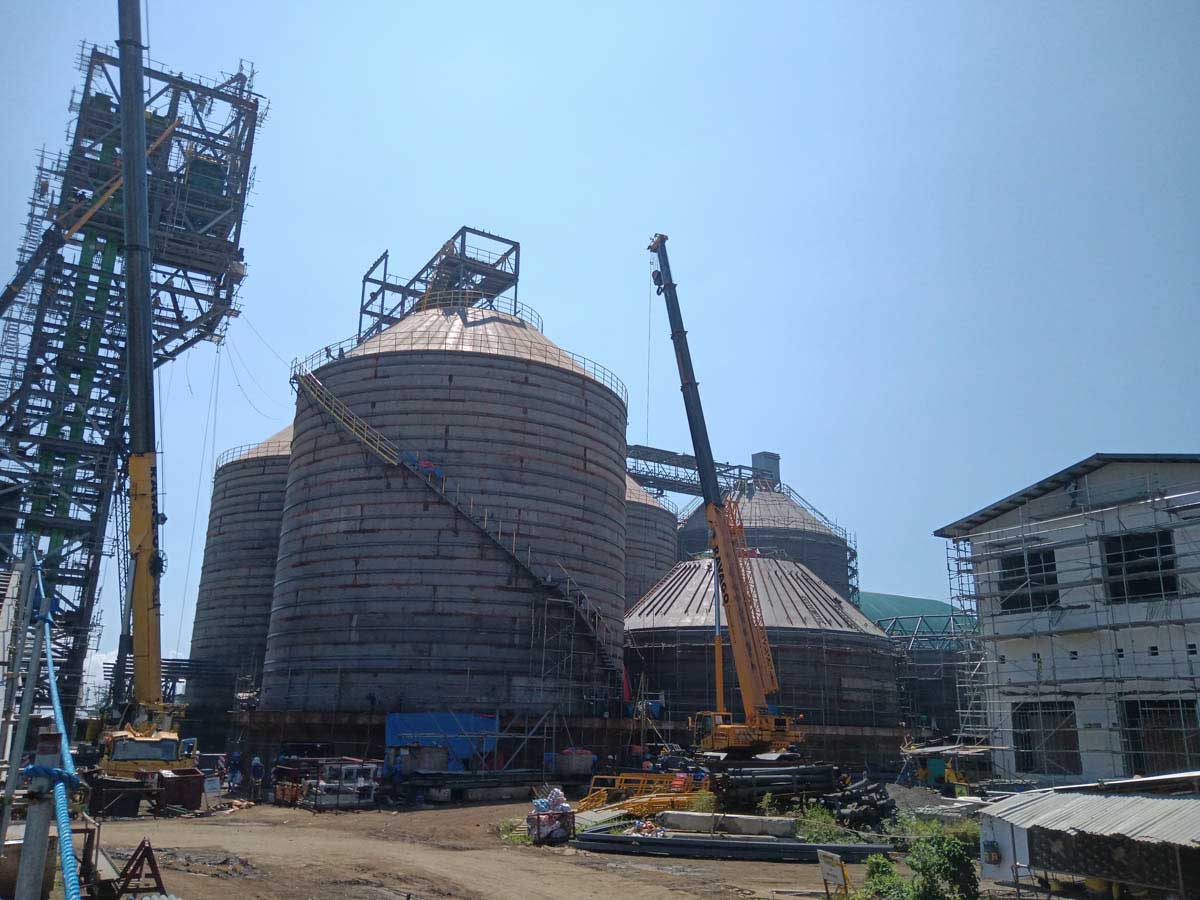

Основные моменты проектирования конструкции крупных стальных силосов
С развитием промышленного производства и логистики постоянно растет потребность в хранении различных сыпучих материалов, и применение крупных и сверхкрупных стальных силосов становится все более распространенным. По сравнению с небольшими стальными силосами, крупные силосы характеризуются большим объемом хранения материала, большей высотой, более сложной конструкцией, а также значительно более высокими требованиями к безопасности и надежности.
Основные моменты, которые необходимо учитывать при проектировании конструкции крупных стальных силосов, включают анализ нагрузок, применение кольцевых и вертикальных ребер жесткости, а также особенности оптимизации проекта.
Анализ нагрузок на крупные стальные силосы
Как оборудование для хранения, конструкция стального силоса должна полностью учитывать все виды нагрузок и их комбинированное воздействие. Основные нагрузки можно разделить на следующие категории:
1. Постоянные нагрузки
Постоянные нагрузки в основном включают собственный вес конструкции силоса и вес стационарного оборудования. В крупных стальных силосах высота корпуса велика, толщина листов значительна, и собственный вес создает существенное вертикальное давление на корпус. Правильный расчет постоянных нагрузок является основой обеспечения безопасности конструкции силоса.
2. Временные нагрузки
Временные нагрузки в основном включают нагрузки от персонала и оборудования на крыше, ремонтные нагрузки на платформе крыши силоса, нагрузки от скопления пыли и т.д. Особенно во время ремонта или технического обслуживания временные нагрузки оказывают значительное влияние на конструкцию крыши, и необходимо обеспечить, чтобы элементы крыши обладали достаточной прочностью и жесткостью.
3. Нагрузки от хранимого материала
Нагрузки от хранимого материала являются основным контролирующим фактором при проектировании конструкции крупных стальных силосов. При хранении сыпучих материалов на стенки силоса оказывается боковое давление, одновременно возникает вертикальная сила трения. Нагрузки от материала действуют длительно и непрерывно, являясь ключевым фактором, влияющим на напряжения и деформации стенок силоса. При недостаточной прочности стенок могут возникнуть разрушения, такие как растрескивание, потерю устойчивости (выпучивание) или даже обрушение.
4. Ветровые нагрузки
Ветровые нагрузки в крупных стальных силосах проявляются как радиальное давление на стенки, вызывая вертикальный изгиб и общие горизонтальные сдвигающие силы. Особенно для высоких силосов в условиях сильного ветра стенки легко подвергаются изгибным деформациям. При неправильном проектировании кольцевых и вертикальных ребер жесткости это может привести к местной или общей потере устойчивости.
5. Сейсмические воздействия
Динамическое воздействие сейсмических нагрузок на крупные стальные силосы особенно значительно. При землетрясении совместное действие нагрузок от материала и собственного веса силоса создает значительные силы инерции. Проектирование корпуса силоса должно в полной мере учитывать сейсмические нагрузки и их совместное действие с другими нагрузками, чтобы обеспечить безопасность и устойчивость конструкции в сейсмических условиях.
6. Снеговые нагрузки
В регионах с высокой широтой или большим количеством снега снеговые нагрузки на крышу создают дополнительное давление на крышу и кольцевые конструкции. Необходимо учитывать в проекте усиление конструкции крыши и комбинированное воздействие снеговых нагрузок.
Таким образом, проектирование нагрузок для крупных стальных силосов требует комплексного учета совместного действия долговременных и кратковременных, статических и динамических нагрузок, чтобы гарантировать общую безопасность и надежность корпуса силоса.
Роль кольцевых и вертикальных ребер жесткости в крупных стальных силосах
Крупные стальные силосы относятся к типичным тонкостенным конструкциям. Простое увеличение толщины листов для сопротивления боковому давлению материала и ветровым нагрузкам экономически нецелесообразно. Инженерная практика доказала, что установка дополнительных кольцевых и вертикальных ребер жесткости является эффективной мерой для повышения прочности и жесткости корпуса силоса.
1. Роль кольцевых ребер жесткости

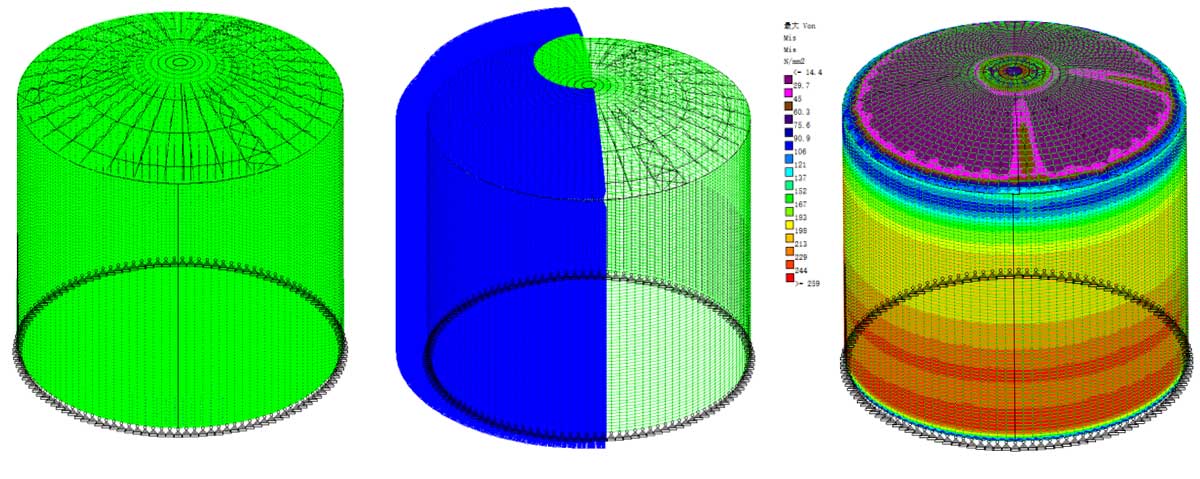

Кольцевые ребра жесткости, расположенные по окружности стенки силоса, эффективно распределяют боковое давление от материала и усиливают сопротивляемость стенки изгибу. Конечно-элементный анализ показывает, что при одинаковых условиях нагрузки максимальное напряжение в корпусе силоса после установки кольцевых ребер может снизиться с 355 МПа до 274 МПа, что значительно повышает несущую способность стенок.
2. Роль вертикальных ребер жесткости

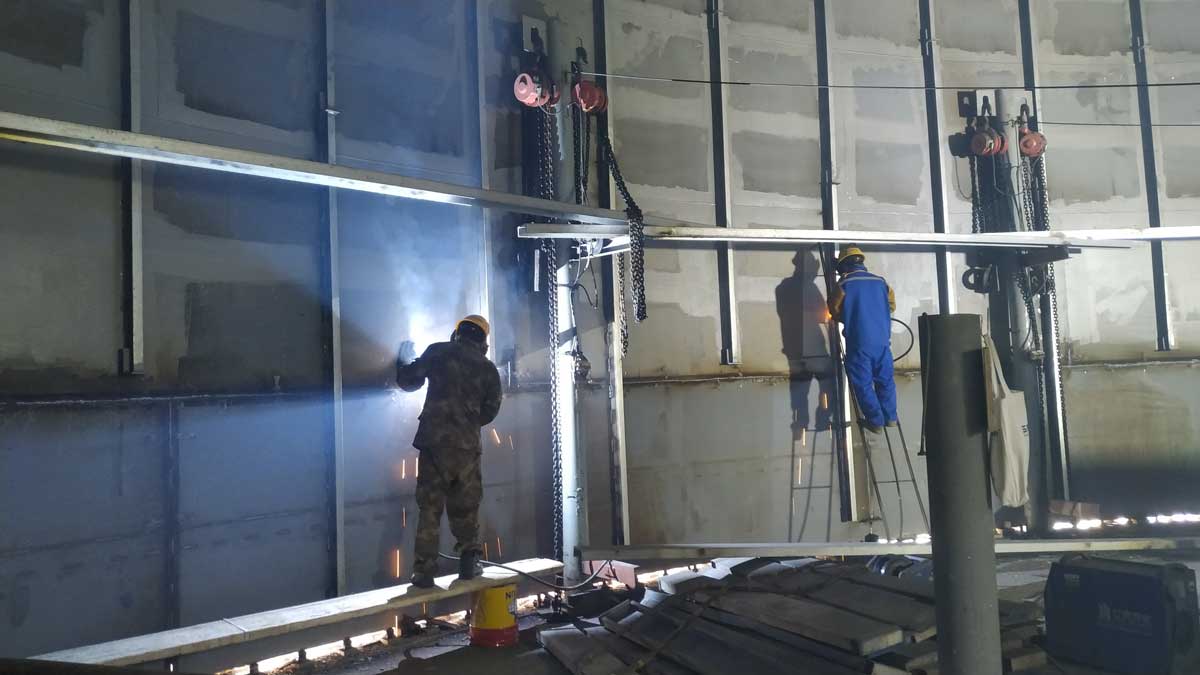

Вертикальные ребра жесткости, расположенные по высоте корпуса силоса, в основном сопротивляются вертикальным силам трения от материала, а также обладают высокой сопротивляемостью изгибу и сдвигу, вызванным ветровыми нагрузками. Применение вертикальных ребер не только уменьшает деформацию стенок, но и повышает общую сейсмостойкость и устойчивость конструкции.
3. Совместный эффект кольцевых и вертикальных ребер
Совместное размещение кольцевых и вертикальных ребер жесткости позволяет значительно снизить уровень напряжений в корпусе силоса, уменьшить величину деформации стенок под действием динамических нагрузок, таких как ветровые и сейсмические, и обеспечить сохранение структурной безопасности силоса даже в экстремальных условиях эксплуатации. Ребра из швеллеров или профильного проката обладают превосходными свойствами на растяжение, изгиб и сдвиг. По сравнению с простым увеличением толщины листов, это не только экономит материал, но и позволяет достичь экономичной и безопасной оптимизации конструкции.
Особенности оптимизации проекта крупных стальных силосов
1. Сочетание экономии материала и безопасности конструкции: Благодаря комбинированному проектированию из кольцевых ребер, вертикальных ребер и стального листа можно гарантировать прочность и жесткость корпуса силоса, одновременно экономя значительное количество листового материала и снижая стоимость строительства.
2. Повышение сейсмостойкости: Усиливающее действие кольцевых и вертикальных ребер придает корпусу силоса лучшую сопротивляемость деформациям и потери устойчивости под действием сейсмических и ветровых нагрузок.
3. Приспособленность к различным условиям эксплуатации: Усиление конструкции крыши и стенок обеспечивает общую безопасную эксплуатацию силоса при воздействии временных нагрузок на крышу, снеговых нагрузок, ветрового давления и т.д.

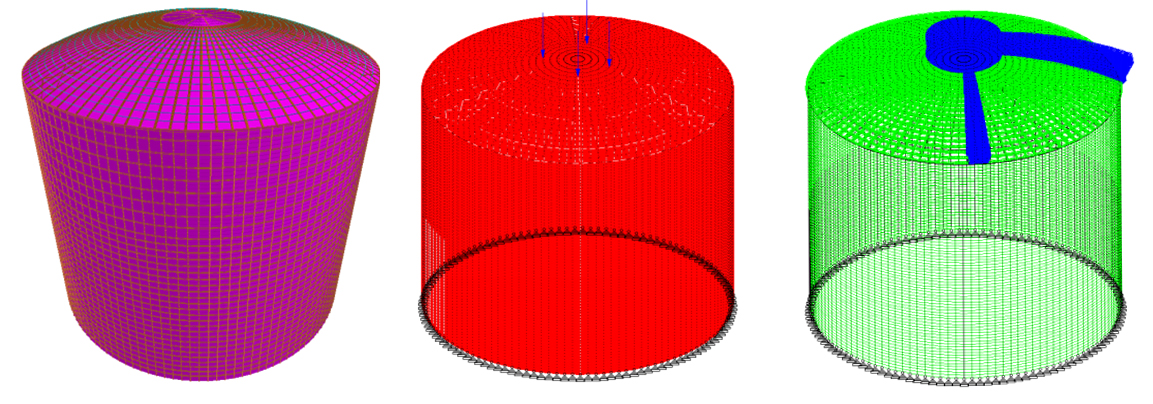

4. Оптимизация компоновки конструкции: С помощью конечно-элементного анализа рационально определяются шаг, сечение и способ размещения ребер, что позволяет достичь равномерного распределения напряжений и минимизации деформаций.
5. Подтверждение международной практикой: Этот комбинированный метод проектирования “стальной лист + кольцевые ребра + вертикальные ребра” прошел многолетнюю проверку в инженерной практике как в Китае, так и за рубежом, широко применяется и является зрелым решением для проектирования крупных стальных силосов.
Ядро проектирования конструкции крупных стальных силосов заключается в адекватном реагировании на различные виды нагрузок, оптимизации структуры стенок, повышении общей жесткости и устойчивости. Благодаря установке дополнительных кольцевых и вертикальных ребер жесткости стальные силосы могут эффективно снижать уровень напряжений, уменьшать деформации, повышать сейсмостойкость, достигая тем самым экономичных и безопасных целей проектирования. В будущем, с развитием инженерных технологий и материаловедения, применение крупных стальных силосов в различных областях промышленного хранения и транспортировки будет расширяться, а концепции проектирования и методы оптимизации будут постоянно совершенствоваться, предоставляя более надежные и эффективные решения для промышленного хранения.
